SE系列電磁失效保護制動器

概述： SE 、SH 、SP 系列失效保護盤式制動器與鼓式制動器相比具有結構緊湊，制動力大、安裝方便等優點，它主要用于起重、運輸、冶金、礦山、港口、建筑機械、電纜、吊索設備、風力發電機、紡織機械等各行業的多種機械驅動配套的機械制動或減速。

使用條件：環境溫度: -20℃ -50℃ 。周圍工作環境中不得有易燃、易爆氣體。空氣相對濕度不大于90% 。使用地點的海拔高度符合GB755-2000。戶外雨雪侵蝕或有腐蝕性氣體和介質應采用防腐型產品。

主要特點：氣壓制動，彈簧釋放。整體結構簡單，體積小，重量輕。無石棉制動襯墊，綠色環保。制動襯墊安裝、更換方便快捷。制動襯墊磨損后調整方便簡單。制動塊自動隨位裝置，以確保制動塊在整機開合運作狀態下與主機制動盤上下間隙均等。所有動力源無需單獨設置，可與已有的空壓站并網使用，在供氣線路中加裝調速閥，制動時間可實現無級調整。

產品詳情

SE、SH 、SP系列失效保護盤式制動器

工作制動器，允許高頻率制動。

制動力大，維修費用低，帶襯墊磨損自動補償裝置(制動力矩穩定) ，晌應時間短。
安裝公差大，制動盤端面跳動:最大值:± 0.2mm 。底座相對于盤的垂直度偏差:最大值:±4‰。
制動盤相對于底座的中心距偏差:最大值:±2.5mm 。
該系列包括下列類型制動器:
561SE 、560SE 、56SE 、5SE 、450SE 、4SE 、3SE制動器(電磁釋放) 。工作時須有ESE/ESP配套電源(具體參數見配套電源) 。
5SH 、450SH 、4SH 、3SH 、904SH 制動器(液壓釋放) 。工作時需有液壓站。
5SP, 450SP 、4SP 、3SP制動器(氣動釋放)(5bar)

安全制動器。

制動力大，和工作制動器一樣。
發現超速的情況下，用作緊急制動，正常情況下靜態制動器晌應時間短。
安裝公差大，制動盤端面跳動:最大值: ±0.2mm 。底座相對于盤的垂直度偏差:±0 .4‰。
該系列包括下列類型制動器:
所有SE 系列。電磁釋放。工作時須有配套電源ESE/ESP(具體參數見配套電源)。
所有SH 系列一主要是ST系列。液壓釋放。工作時帶有液壓站。
所有SP 系列。氣動釋放(5bar)
備注: ST1SE 、ST2SE僅適合用作安全制動器。當使用頻率很低時也可用作工作制動器。

根據用戶不同的需求，可加裝下列裝置:

襯墊磨損顯示(通過顯示開關或襯墊里的磨損線實現) 。制動顯示(通過顯示開關實現)。手動釋放顯示(通過顯示開關實現);特殊應用;用于盤溫非常高時的燒結襯墊，特種襯墊(無火星等);特殊盤(厚度、直徑、材料等)。若有需求，請與我們的技術人員聯系。

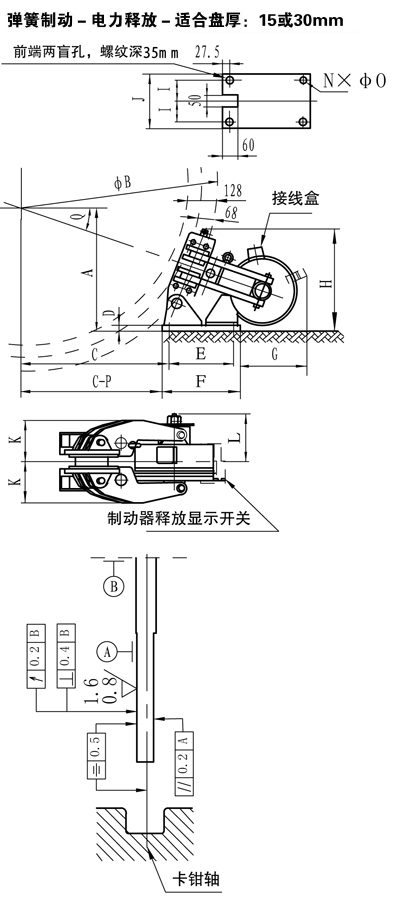

ST1SE 、ST2SE

ST1SE 、ST2SE基本參數和尺寸

ΦB-單位: mm

基本參數	制動力力矩公式N.m	制動力矩=制動力/1000 X (ΦB/2-68)
	兩側退距mm	0.7
	額定制動力N	ST1SE: 35000(安全制動) /25000(工作制動）
	額定制動力N	ST2SE: 70000 (安全制動) /50000 (工作制動)
	功率消耗W	起動功率 ST1SE: 1760 ST2SE: 2830
	功率消耗W	維持功率 ST1SE: 60 ST2SE: 160
	相應時間S	ST1SE： 0.15 ST2SE： 0.2
	重量Kg	ST1SE： 155 ST2SE： 194
外形尺寸 mm	A	ST1SE： A=0.179 x ΦB+263
	A	ST2SE： A=0.171 x ΦB+279
	C	ST1SE： C=0.466 x ΦB-155
	C	ST2SE： C=0.470 x ΦB-161
	D	24.5
	E	285
	F	340
	G	ST1SE： 275
	G	ST2SE： 281
	H	ST1SE： 460
	H	ST2SE： 477
	I	90
	J	230
	K	167
	L	210
	N	4
	〇	M30
	P	27.5
	Q	ST1SE： 21°
	Q	ST2SE： 20°

備注: 1 、該制動器須配備專用電源，具體參閱配套電源。 2 、本制動器只適合做安全制動器，不適合工作制動器。

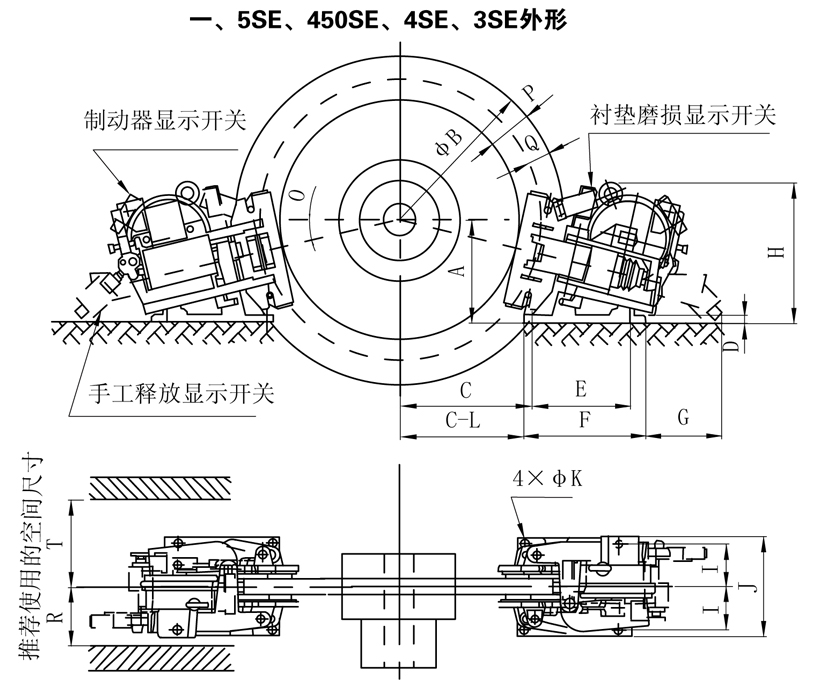

5SE 、450SE 、4SE 、3SE型號

5SE 、450SE 、4SE 、3SE基本參數和尺寸

基本參數					外形尺寸mm																功率消耗w		響應時間 S	兩側退距 mm	重量 kg
盤徑傘B mm	額定制動力N	額定制動力距N		軸受最大徑向力N	A	c	D	E	F	G	H	I	J	K	L	0	P	Q	R	T	起動功率	維持功率	響應時間 S	兩側退距 mm	重量 kg
315	561SE 640 560SE 1220 56SE 1600	5SE	190	5SE —臺 1B5U 兩臺 740 450SE 3340 兩臺 1500 4SE -臺 5580 兩臺 3440 3SE —臺 10170 兩臺 6965	159	99	5SE 15 450SE 15 4SE 20 3SE 25	5SE 200 450SE 200 4SE 260 3SE 360	5SE 245 450SE 245 4SE 355 3SE 490	5SE 155 450SE 155 4SE 85 3SE 80	5SE 280 450SE 280 4SE 343 3SE 435	5SE 87.5 450SE 87.5 4SE 117.5 3SE 117.5	5SE 200 450SE 200 4SE 270 3SE 270	5SE 15 450SE 15 4SE 22 3SE 22	5SE 15 450SE 15 4SE 20 3SE 20	5SE 13° 450SE 13° 4SE 17。 3SE 20°	5SE 90 450SE 90 4SE 122 3SE 128	5SE 42 450SE 42 4SE 57 3SE 68	5SE 120 450SE 120 4SE 165 3SE 165	5SE 175 450SE 175 4SE 210 3SE 210	5SE 475 450SE 1000 4SE 1000 3SE 1095	5SE 0.15 450SE 44 4SE 42 3SE 58	5SE 0.15 450SE 0.15 4SE 0.2 3SE 0.2	0.7	5SE 34 450SE 34 4SE 77 3SE 120
315		450SE	380		159	99
355		5SE	220		165	119
355		450SE	450		169	199
400		5SE	260		172	142
400		450SE	510		172	142
450		5SE	300		179	167
		450SE	600		179	167
		4SE	900		225	133
		3SE	1600		287	103
500		5SE	340		187	192
		450SE	680		187	192
		4SE	1120		232	157
		3SE	1820		295	127
560		5SE	390		195	223
		450SE	770		195	223
		4SE	1270		241	185
		3SE	2100		305	155
630		5SE	460		206	258
		450SE	900		206	258
		4SE	1500		251	218
		3SE	2500		317	188
710		450SE	1030		218	298
		4SE	1750		262	256
		3SE	2900		331	226
800		450SE	1180		231	344
		4SE	2000		274	299
		3SE	3350		346	269

備注：1、該制動器須配備專用電源，具體參閱配套電源。備注：廣品有更新，請注葸最新版本。

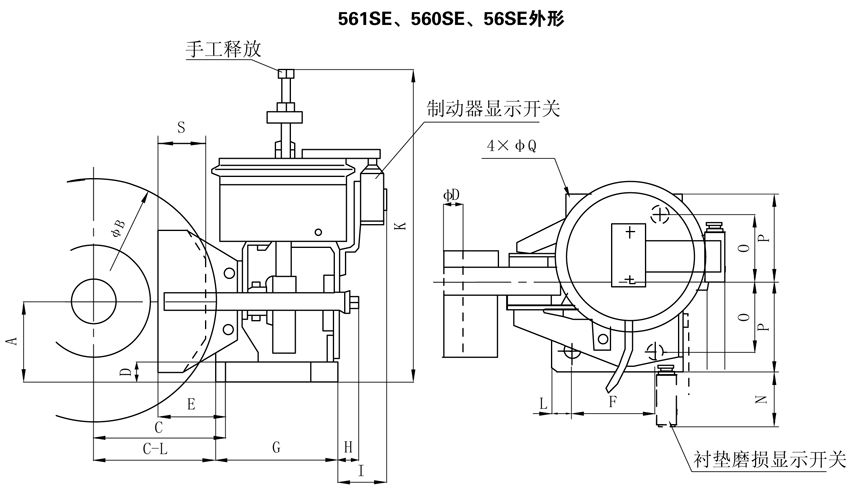

561SE 、560SE 、56SE

561SE 、560SE 、56SE基本參數和尺寸

基本參數				外形尺寸mm																功率消耗w		響應時間S	兩側退距mm	重量kg
盤徑(B mm	額定制動力N	額定制動力距N.m		軸受最大徑向力N	A	C	D	E	F	G	H	I	K	L	N	〇	P	Q	S	起動功率	維持功率
175	561SE 640 560SE 1220 56SE 1600	561SE	40	561 SE -臺 640 兩臺 0 560SE -臺 1220 兩臺 0 56SE -臺 1600 兩臺 0	85	118	20	75	92	135	30	85	333	12	83	73.5	95	15	50	561SE 255 560SE 310 56SE 895	561SE 7 560SE 8 56SE 33	0.15	0.7	20
		560SE	80
		56SE	110
220		561SE	50			118
		560SE	90
		56SE	130
250		561 SE	60			130
		560SE	120
		56SE	150
315		561 SE	80			145
		560SE	150
		56SE	190
355		561 SE	90			178
		560SE	170
		56SE	220
400		561 SE	100			198
		560SE	200
		56SE	260
450		561 SE	120			220
		560SE	230
		56SE	300
500		561 SE	140			245
		560SE	265
		56SE	350
560		561 SE	150			270
		560SE	280
		56SE	390
630		561 SE	180			300
		560SE	340
		56SE	440

備注：1、該制動器須配備專用電源，具體參閱配套電源。備注：產品有更新，請注意最新版本。

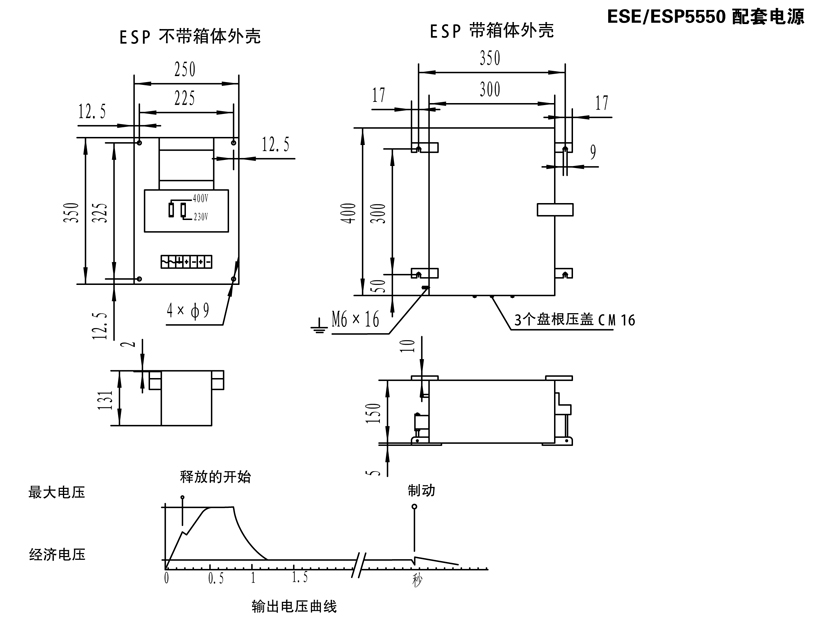

SE 系列電磁失效保護制動器配套電源

電源電壓	230/400V.50-60 Hz -20℃<T℃<60℃
釋放電壓	65V 內阻 R=0.94 0hm
經濟電壓	10V 內阻 R=0.2 Ohm
接線電纜最大阻值	每臺制動器0.5 Ohm
保護等級	ESP 5550: IP 00 ESE 5550:IP 69
重量	ESP 5550:8kg ESE 5550:16kg

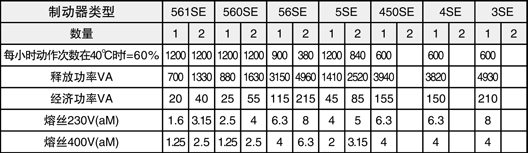

	ESE/ESP 51000											ESE/ESP 51200
制動器類型	56SE				5SE		450SE		4SE		3SE		ST1SE		ST2SE
數量	1	2	3	4	1	2	1	2	1	2	1	2	1	2	1	2
每小時動作次數在4O℃時=60%	1200	915	650	515	1200	1200	1200	695	1200	725	925	520	1030	570	340
釋放功率VA	3350	5990	8110	9860	2580	3700	4430	7650	4260	7390	5930	9790	5380	9025	13410
經濟功率VA	120	230	330	420	90	130	160	300	115	290	225	415	200	375	650
熔絲230V(aM)	8	14	16	16	6.3	10	12.5	16	10	16	14	16	12.5	16	20
熔絲400V(aM)	5	8	10	10	4	5	6.3	8	6.3	B	8	10	8	10	10
